产品特点及优势
- 光学系统：五轴联动激光扫描加工系统，加工幅面、光束倾角独立可调，完全解耦。
- 结构设计：高度紧凑化、集成化的结构，更小、更轻、更灵活。
- 控制系统：动态的多轴协同控制与校正算法，高通量的数据计算与传输。
- 工艺开发：提供工艺开发服务，可根据客户需求开发相应工艺，支持现场安装调试。
- 加工软件：用户友好的图形绘制功能，可支持孔型导入，自动生成激光扫描路径。
- 定制化服务：可根据客户需求进行五轴振镜设计，包括但不限于多波长、长焦深、幅面调控等多种使用场景。
产品指标
|
参数 |
XCS-5D-IR |
XCS-5D-UV |
|
入射波长（nm） |
343 / 355 |
1030–1080 |
|
入射光束直径（mm） |
≤ 2.0 |
≤ 2.0 |
|
聚焦光斑直径（μm） |
≤ 7 |
≤ 25 |
|
加工幅面直径（mm） |
≤ 1 |
≤ 2 |
|
动态调焦范围（mm） |
≤ ±1 |
≤ ±1.7 |
|
激光入射倾角（°） |
≤ ± 6.5 |
≤ ± 6.5 |
|
入射角度分辨率（°） |
0.01 |
0.01 |
|
旋进频率（Hz） |
≤ 400 |
≤ 400 |
|
产品尺寸（mm） |
391 × 220.5 × 185 |
456 × 188.5 × 201 |
|
重量（kg） |
≤ 20 |
≤ 20 |

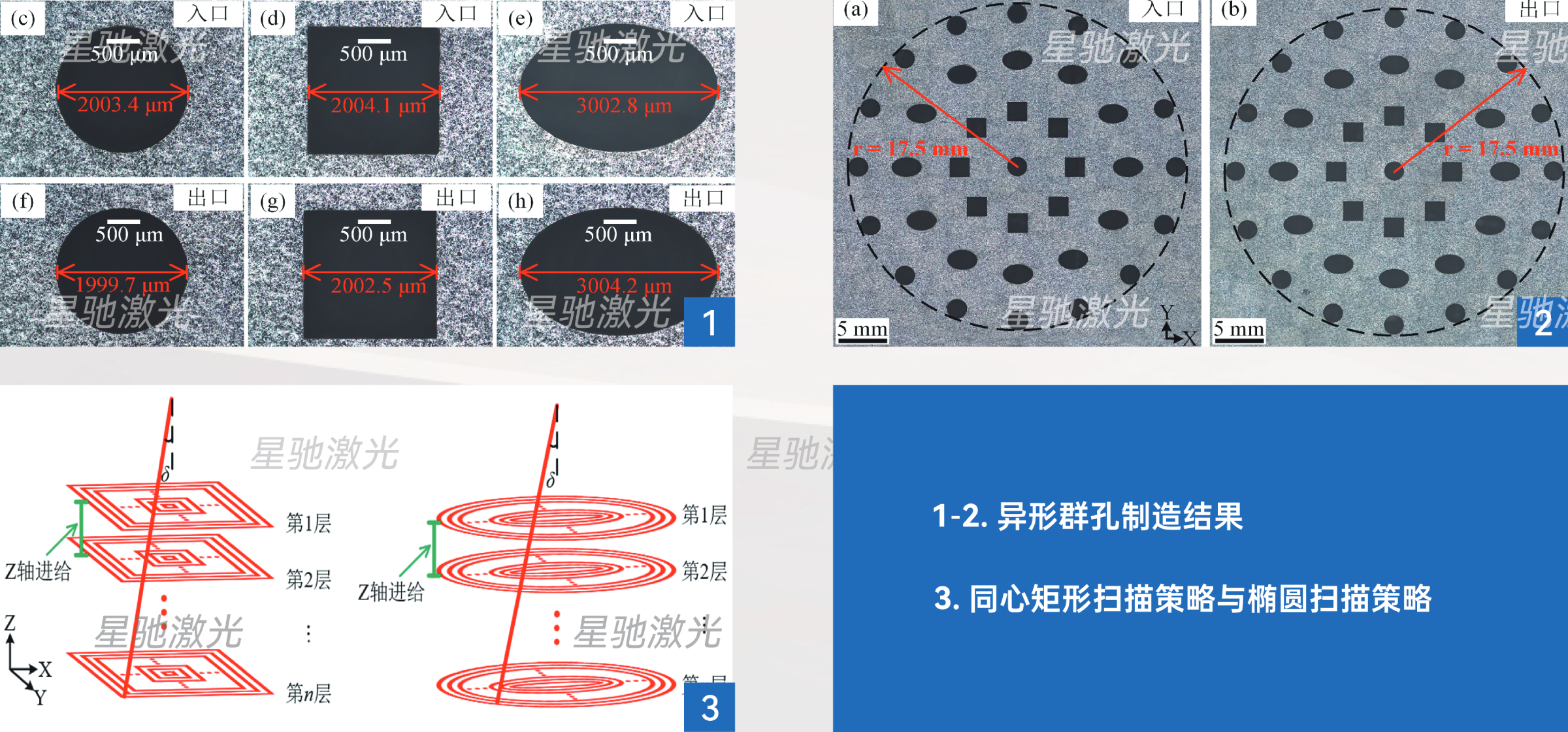

加工效果
五轴振镜
星驰激光提供了一种全光学五轴(x、y、z、α、β)扫描加工解决方案，可实现激光扫描加工中光束倾角、加工幅面的独立解耦控制，突破激光光束高斯分布局限，实现正锥、圆柱、倒锥等常规/异型孔、槽的精密制造，广泛应用于3C电子、医疗器械、航发气膜孔等微孔/微槽加工领域。
