产品特点及优势
- 三维共形方案：具备跨尺度复杂曲面微结构制造功能，采用三维共形扫描技术，能够增大单次曲面加工范围、显著改善接缝问题、提升加工效率。
- 系统辅助功能：集成视觉定位测量和自动对焦功能，具备引导流程，操作简单易用。
- 加工应用场景：可以适用于表面膜层剥离、曲面结构刻型以及曲面纹理加工等应用场景。
-
三维前处理功能：具备完整的三维模型参数化解析前处理解决方案，可一键生成前处理加工文件，加工过程自动化，安全状态实时监控，降低人员操作失误风险。
- 加工仿真功能：具备加工前全流程仿真功能，可预判机床运动轨迹，避免撞机事故。
- 代加工服务：可根据具体需求开展代加工服务。
产品指标
|
参数 |
SCU-1100-IR |
SCU-1300-IR |
SCU-2500-IR |
SCU-6000-IR |
|
激光波长（nm） |
1030~1064 |
1030~1064 |
1030~1064 |
1030~1064 |
|
激光器功率（W） |
50 / 100 / 200 |
50 / 100 / 200 |
50 / 100 / 200 |
50 / 100 / 200 |
|
扫描镜焦距（mm） |
100 / 167 / 254 |
100 / 167 / 254 |
100 / 167 / 254 |
167 / 254 |
|
聚焦光斑直径(μm) |
≤30 |
≤30 |
≤30 |
≤30 |
|
综合加工精度（μm） |
±15 |
±15 |
±20 |
±20 |
|
X/Y/Z行程（mm）（可定制） |
1100 / 500 / 450 |
900 / 1300 / 750 |
2500 / 2000 / 1200 |
6000 / 3200 / 2500 |
|
A/C行程（°）（可定制） |
±90 / 360 |
–110 ~90 / 360 |
±105 / 360 |
±105 / 360 |
|
X/Y/Z重复定位精度（μm）（可定制） |
2 / 2 / 2 |
2 / 2 / 3 |
4 / 4 / 6 |
15 / 12 / 10 |
|
A/C重复定位精度(″)（可定制） |
4 / 4 |
4 / 4 |
4 / 4 |
6 / 6 |
|
工作台尺寸（mm） |
400 × 400 |
Φ800 |
2500 × 2000 |
6000 × 3000 |
|
最大工件尺寸（mm） |
400 × 300 × 200 |
Φ750 × 500 |
1500 × 2000 × 800 |
5500 × 2700 × 2000 |
|
最大工件负载（kg） |
200 |
1000 |
5000 |
10000 |
|
供电需求（KW） |
15 |
71 |
110 |
140 |
|
占地空间（mm） |
2800 × 1900 × 2300 |
3500 × 3650 × 4100 |
6420 × 3573 × 3687 |
10000 × 8200 × 8500 |

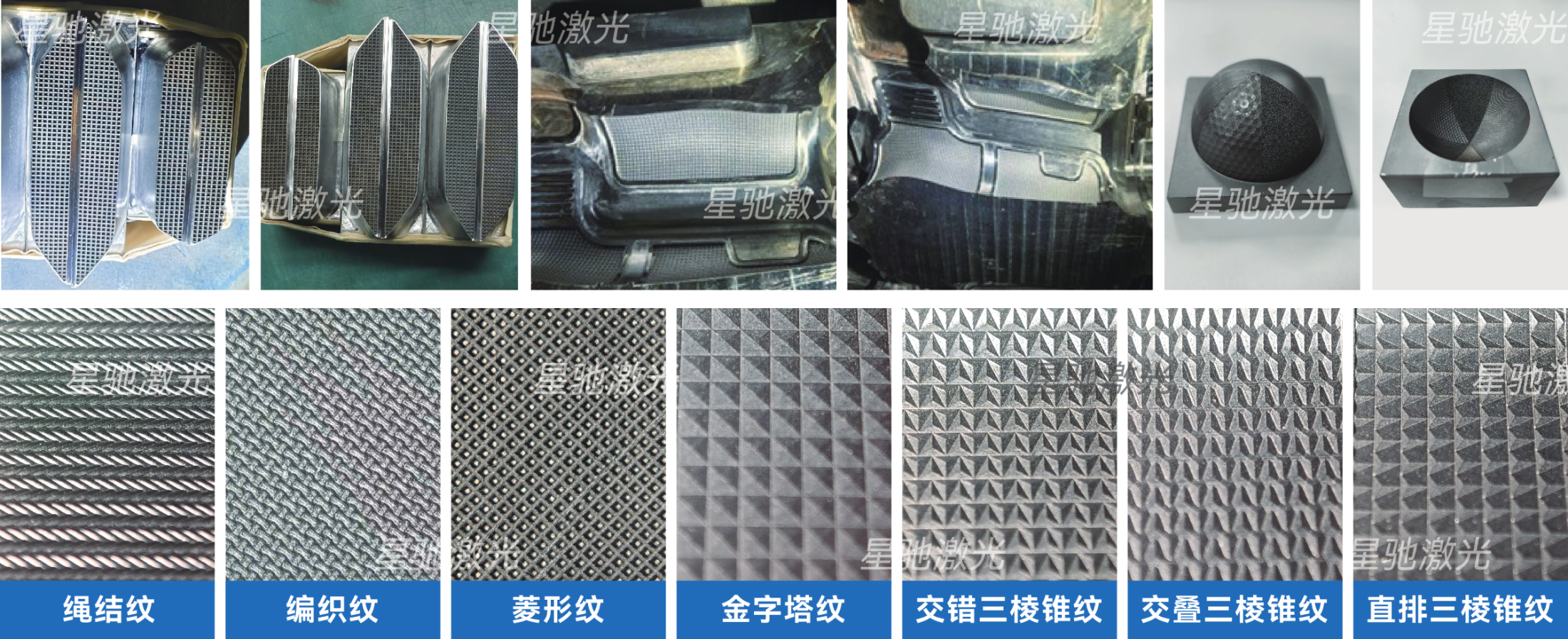

加工效果
